在建築給排水、工業管道、消（xiāo）防係統等（děng）工程中，

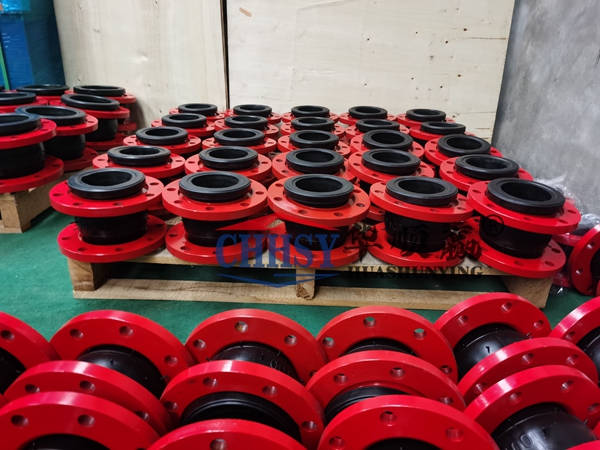

可曲撓橡膠接頭是“隱形的守護者”——它（tā）能吸收管道（dào）震動、補償位移偏差、降低介質流動噪音（yīn），一旦品質不達標，可能引發泄漏、爆管甚至係統癱瘓罷了。但是，當前市（shì）場上可曲撓橡膠接頭品牌魚龍（lóng）混雜，從進口一線到本土小作坊，價格從（cóng）幾十元到上千元不等，品質差距究竟在哪（nǎ）裏？本文從核心維度展開對比，為采購者提供決策參考。
一、原材（cái）料：從（cóng）“基因”上拉（lā）開差距
原材料是橡膠接頭的核心基礎，直（zhí）接決定彈性、耐候性與安全性（xìng）。一線（xiàn）品牌（如上海XX、江蘇XX等）通常采用“天然橡膠+高性能合成橡膠”的複合配（pèi）方：天然橡（xiàng）膠保證基礎彈性與韌性，三（sān）元乙丙橡膠（EPDM）提升耐老化、耐酸堿能力（lì），丁腈橡膠（NBR）增強（qiáng）耐油性能，橡膠含量（liàng）普遍（biàn）≥60%。這種（zhǒng）配方的產品，即使（shǐ）在戶外（wài）暴曬5年，彈性仍能保持80%以上。
二線品牌雖也使（shǐ）用（yòng）合成（chéng）橡（xiàng）膠（jiāo），但會摻入20%-30%的再生橡膠（如廢（fèi）舊輪胎磨粉），橡膠（jiāo）含量降至40%-50%，彈性和耐候性明顯（xiǎn）下降（jiàng）——比（bǐ）如在（zài）低溫-10℃環境下，二線產品會出現“發硬”現象，位移補償能力降低30%。
小作坊產品則“偷（tōu）工減料”到極致：幾乎全用再生橡膠（來源可（kě）能是廢舊橡膠製品），橡膠含量（liàng）不（bú）足30%，不僅彈性差，還會釋放甲醛、苯等有（yǒu）害揮發（fā）物（wù）。某工（gōng）地曾檢測到小作坊產（chǎn）品的VOC（揮發（fā）性有機物）濃度（dù）是一線品牌的5倍，嚴重影響室內空氣質量。
二、生產工藝（yì）：標準化與“野路子”的對決
工藝是將原材料轉化為品質的關鍵。一線品牌的（de）生產流程高度標準化：
- 混煉（liàn）：用密煉機精準控製時間（15分鍾（zhōng））、溫度（80℃），確保橡膠與添加（jiā）劑（硫化劑、防老劑）均勻混合；
- 骨架層：采（cǎi）用鍍（dù）鋅鋼絲（sī）或聚酯簾布，編織密度達12股（gǔ）/厘米以上，增強（qiáng）接頭的抗撕（sī）裂能力；
- 硫化：用電腦程控硫化罐，溫度150±5℃、壓力1.2MPa，持續（xù）30分鍾，保證橡膠交聯度達標（交聯度≥85%）。
二線品牌的工藝則“打折扣”：用開煉機混煉（混合不均勻，易出現“死角”），骨架層密度僅8-10股/厘米，硫化用小型鍋爐（溫度波動±10℃），導致部分產品過（guò）硫（發脆（cuì））或欠硫（發軟）。
小作坊則（zé）是“手工（gōng）模式”：混煉靠人工攪拌，骨架層用劣質鐵絲，硫（liú）化（huà）用煤爐加（jiā）熱（溫度全憑經驗）。出來的產品（pǐn）要麽表麵有氣泡、毛刺，要麽骨架層外露——承壓時極易從薄弱（ruò）處撕裂（liè）。
三、性能指標：“虛標”與“實標”的差距
性能是品質的“試金石”。以1.6MPa承壓的標準產（chǎn）品為例：
- 一線品牌：實（shí）際（jì）承壓（yā）可達2.0MPa以上，軸向位移±15mm、橫向位移±10mm，耐溫範圍-40℃至120℃；在pH值2-12的酸堿環境（jìng）中，可使（shǐ）用5年以上。
- 二（èr）線品牌：實際承壓約1.2-1.5MPa，位移量縮水20%，耐溫範圍縮小（xiǎo）到-20℃至80℃；酸堿環境下（xià）僅能用2-3年。
- 小（xiǎo）作坊：“1.6MPa”基本是“虛標”，實際承壓可能（néng）僅0.8MPa。某消防工程曾用小作坊產品，試（shì）壓（yā）時直接爆管（guǎn），導致工期延誤10天，損失超10萬（wàn）元（yuán）。
四、使用壽命：1年與8年的區別（bié）
使用壽命是品質的“長期驗證”。一（yī）線品牌的橡（xiàng）膠接頭正常使（shǐ）用年限可達5-8年，即使埋地或戶外暴曬，也能保（bǎo）持70%的彈性（xìng）；二線（xiàn）品牌（pái）約3-5年，後期會出現老化、變硬；小（xiǎo）作（zuò）坊產品最“短（duǎn）命”——1-2年就會開裂、脫（tuō）層，甚至（zhì）剛安裝就泄漏。
某小區的給排水係統曾用小作坊產品，不到1年就有30%
